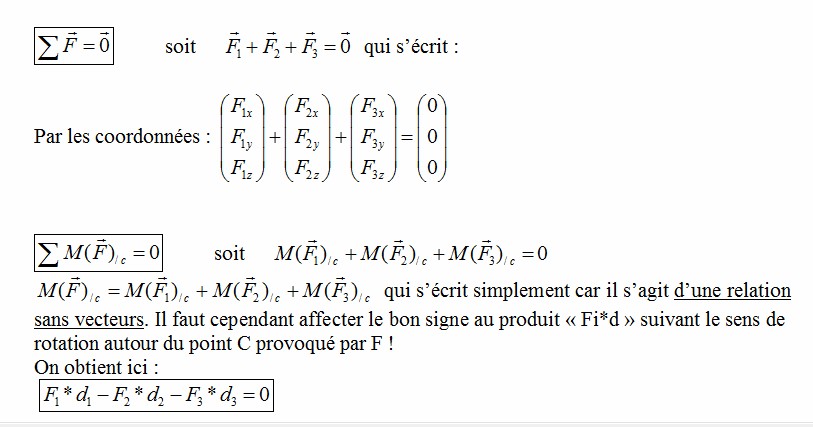

Pour un système en équilibre on a :

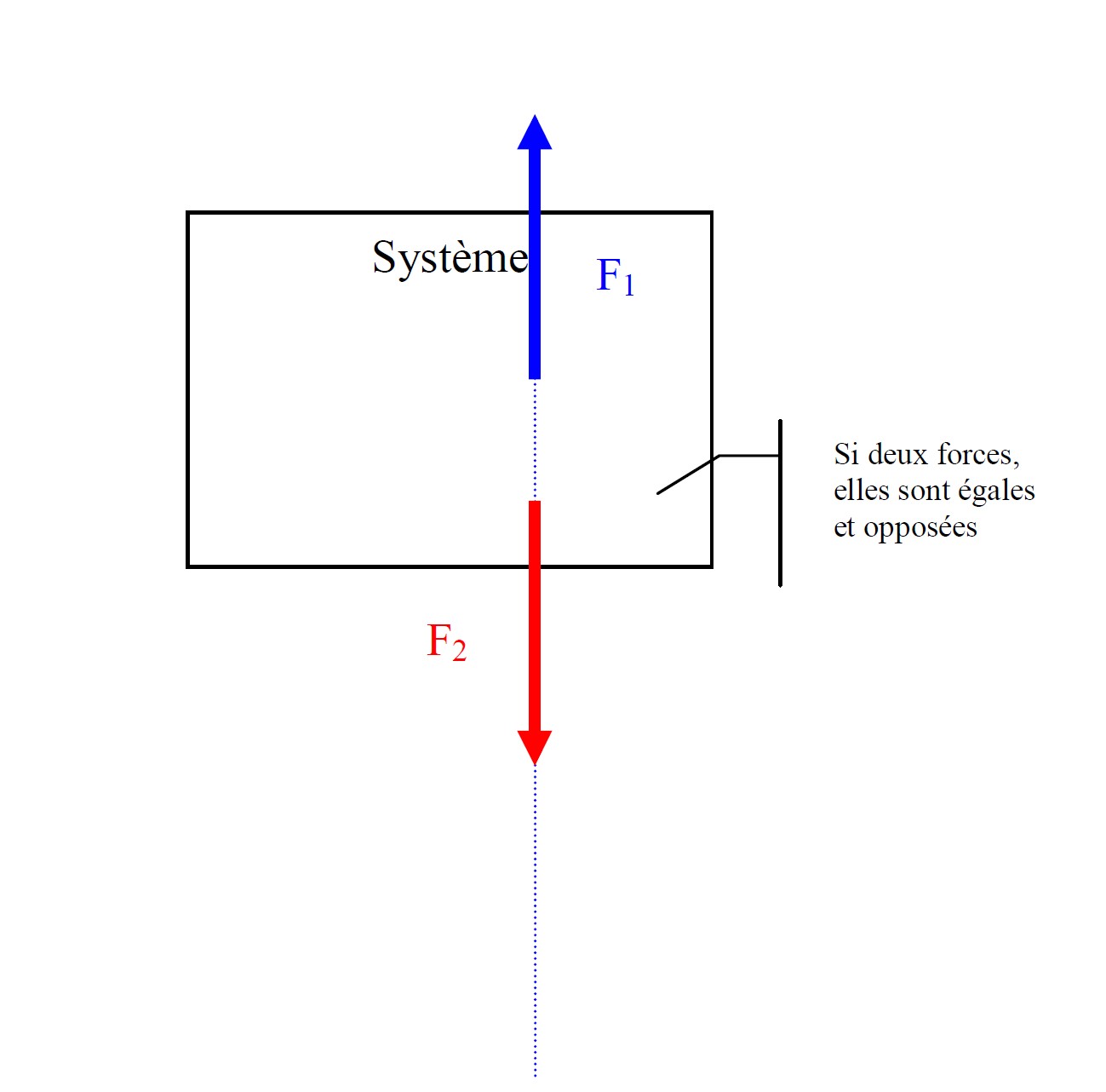

• Système soumis à deux forces :

La force F1 est une force de liaison et la force F2 généralement le poids.

Les deux vecteurs forces sont égales et opposées :les forces étant parallèles : F1-F2=0. On résout le système!

Remarque : La résultante de F1 et F2 est nulle.

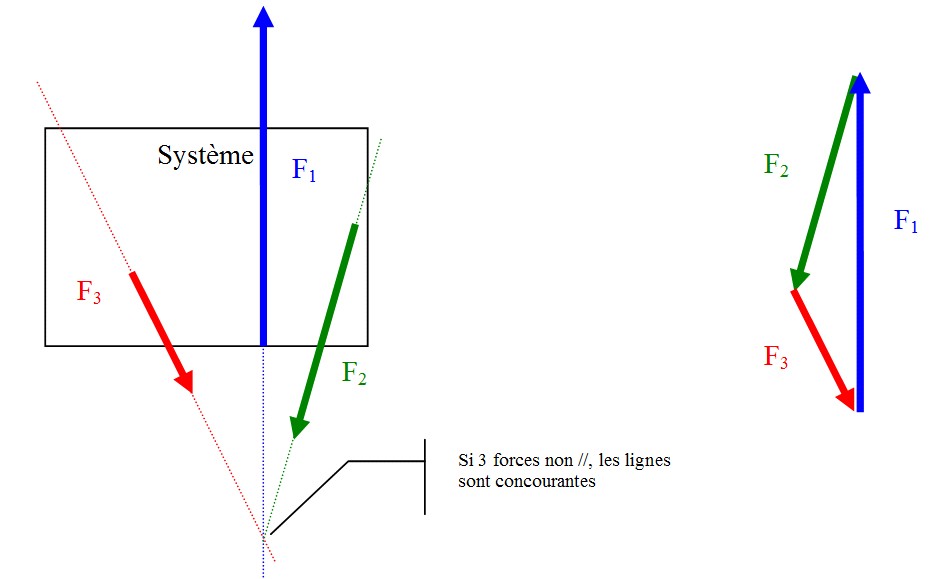

• Système soumis à trois forces :

Les forces F1 et F3 sont des forces de liaison et la force F2 généralement le poids.

• Les trois vecteurs forces forment un triangle.

• Les lignes d'action des trois forces sont concourantes en un point.

Astuce !

Si le point C est placé sur la ligne d’action d’une des forces son moment devient nul (d=0), ce qui peut faciliter la recherche des valeurs numériques….

Remarque : La résultante de F1, F2 et F3 est nulle.

• Système soumis à plus de trois forces :
• Pour les systèmes 2D (dans un plan), une méthode graphique...

• Pour les systèmes 3D (dans l'espace), il reste le calcul.....

Remarque :

Si le nombre d'inconnue est supérieure au nombre d'équation, on ne peut pas résoudre le système. On parle de système hyperstatique. La résolution de tels systèmes sera vu après le baccalauréat.
