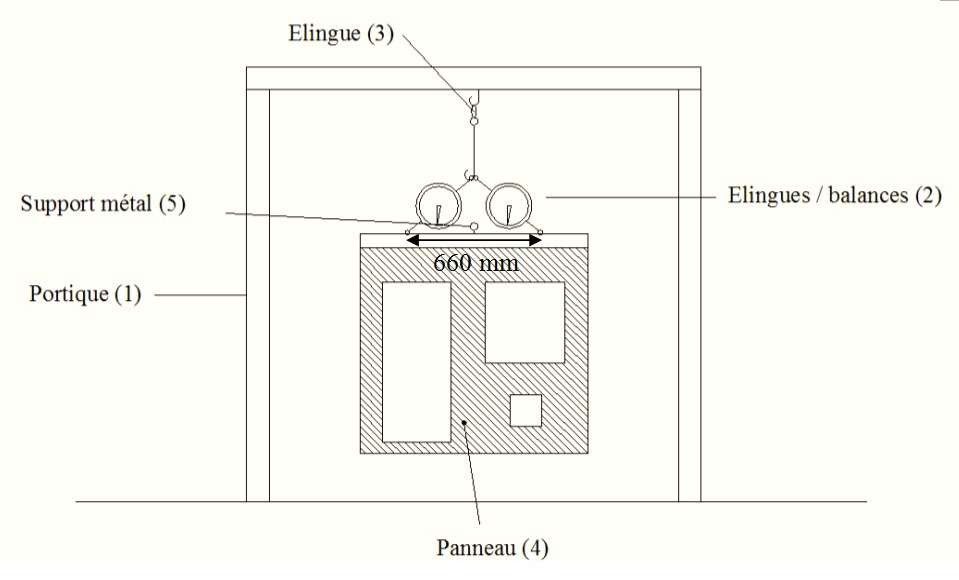

A - Manipulation du panneau

Vous allez mesurer les efforts dans les élingues à l'aide de balances.

Deux configurations  sont à étudier :

Le crochet de levage passe par le centre de gravité du panneau!

En utilisant le document réponse A

A-1 Justifiez à l'aide d'un schéma simple la position du crochet de levage et des élingues (3) et (5) (Le panneau devant rester horizontal) par rapport au panneau voir caractéristiques géométriques).

A-2 Donnez vos mesures des forces dans les élingues à partir des masses indiquées sur les balances. Vous rappellerez la relation existante entre poids et masse (on prendra g = 10 ms-2). N'oubliez pas de mesurer l'angle entre l'élingue et l'horizontal dans les quatre cas.
